ຮູບພາບ ARTIFACT WI/Fiesta ສີຂາວ Pixel

ລະບົບ: 1.5T Signa Twin Excite II (ຊອບແວເວີຊັນ 11.0M4)

ບັນຫາ/ອາການ

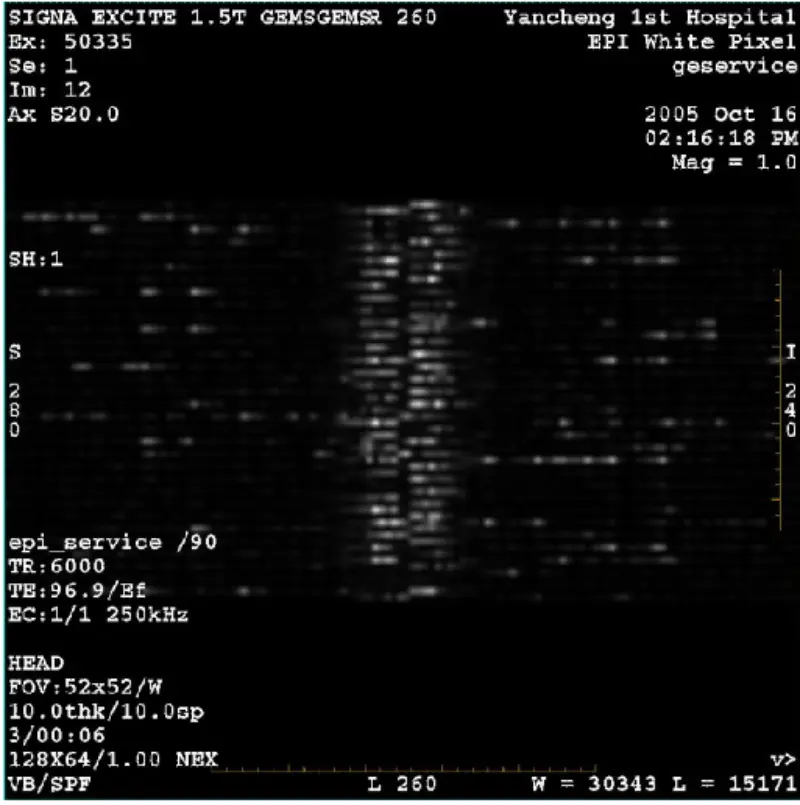

DWI (ໂໝດຊູມ ແລະ ໂໝດທັງໝົດ) ແລະ fiesta (ໂໝດຊູມ ແລະ ໂໝດທັງໝົດ) ຮູບພາບທີ່ມີຮູບຊົງ reticulate ຫຼື corduroy artifact ເຫັນໄດ້ບໍ່ວ່າໃນເວລາທີ່ໃຊ້ body coil ຫຼື head coil, ຮູບພາບປົກກະຕິອື່ນໆເບິ່ງຄືວ່າປົກກະຕິ.

ປະຫວັດການແກ້ໄຂບັນຫາ/ຄຳໃບ້

1. Super conduct Shim ກວດສອບ, ຜົນໄດ້ຮັບແມ່ນຜ່ານທັງຫມົດ.

2. ເອົາຂົວຄົນເຈັບອອກ, ບໍ່ພົບເຫັນຫຼຽນແລະໂລຫະອື່ນໆ.

3. ເຮັດການ calibration grafidy ທຸກເງື່ອນໄຂສີຂຽວ.

4. ແລ່ນ Zoom ແລະ BACC ທັງໝົດ.

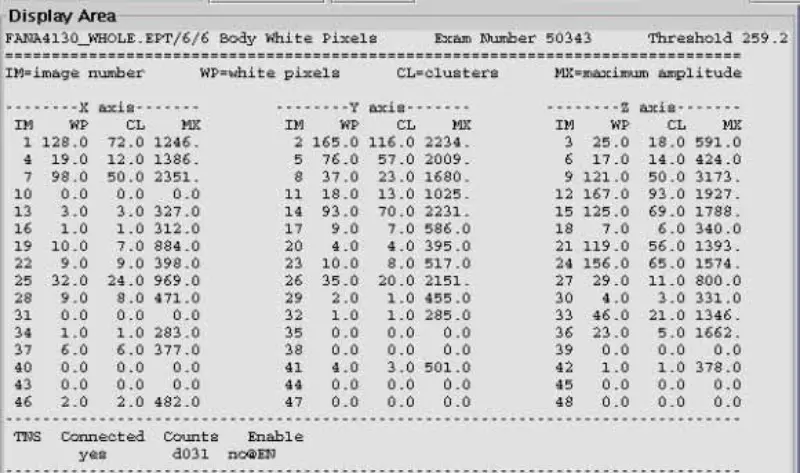

5. ດໍາເນີນການ Zoom ແລະ EPT ທັງຫມົດ. ຜົນໄດ້ຮັບແມ່ນວ່າ pixels ສີຂາວຮ້າຍແຮງແລະລາຍການອື່ນໆຜ່ານ

ລວມທັງຫົວແລະຮ່າງກາຍ. Phase dither ຄ່າ B0 ແມ່ນຢູ່ໃນ spec.

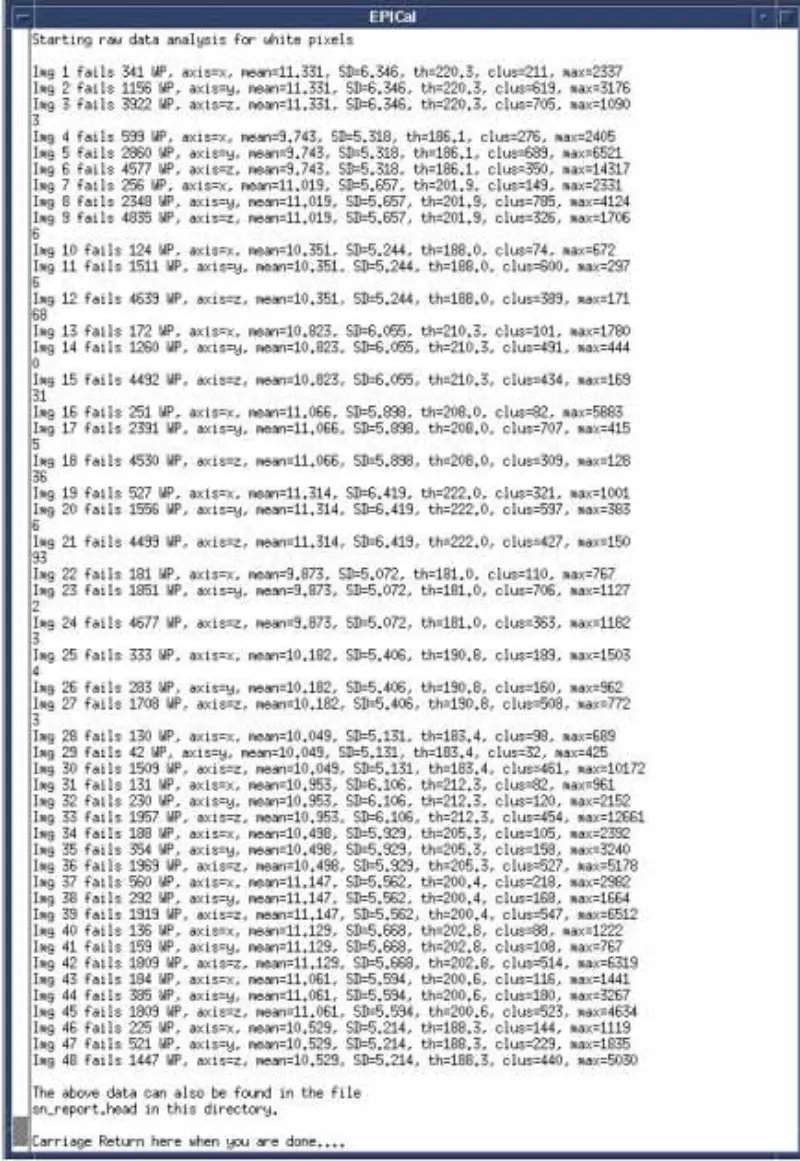

6. ດໍາເນີນການທົດສອບ pixel ສີຂາວ, ທັງຫມົດລົ້ມເຫລວ.

7. ດໍາເນີນການ SPT pass ທັງຫມົດ. ໂດຍສະເພາະແມ່ນການທົດສອບຄວາມຫມັ້ນຄົງ gradient ທັງຫມົດຜ່ານ.

8. ຈຳລອງ ແລະ ກວດກາສິ່ງຂອງສະພາບແວດລ້ອມອ້ອມແມ່ເຫຼັກ, ລວມທັງພັດລົມ, ລຳໂພງ, ຫົວສີດ, ຫົວເຢັນ ແລະ ອື່ນໆ.

9. ປິດການໃຊ້ງານເຊັນເຊີ Temp, SRI, PAC ແລະຕາຕະລາງ, ບັນຫາຍັງ.

10. ຖອດສາຍຮັບຢູ່ຕູ້ລະບົບ I/F (Body J2 ແລະ Head J5), ເພີ່ມ 50 ohm terminator ແລະ DC block ໃສ່ຕົວເຊື່ອມຕໍ່ຕູ້ລະບົບ. EPT ສະແກນຫົວ pixels ລວງສີຂາວແລະຮ່າງກາຍ. ຜົນໄດ້ຮັບແມ່ນຜ່ານ. ຢືນຢັນວ່າບັນຫາບໍ່ໄດ້ຢູ່ໃນລະບົບຕູ້. ເຊື່ອມຕໍ່ຄືນໃໝ່. ຮັບສາຍຢູ່ຕູ້ລະບົບ I/F

11. ຕັດການເຊື່ອມຕໍ່ X,Y ແລະ Z Gradient Drive Fiber Optics ຢູ່ກະດານ GP, EPT ສີຂາວຫົວ pixels ລວງແລະການສະແກນຮ່າງກາຍ. ຜົນໄດ້ຮັບແມ່ນຜ່ານ. ມັນຊີ້ໃຫ້ເຫັນວ່າ pixels ລວງສີຂາວແມ່ນ induced ໂດຍ gradient. ເຫັນ pixels ຂາວນັ້ນບໍ່ພຽງແຕ່ຢູ່ໃນແກນດຽວເທົ່ານັ້ນ. ຈາກນັ້ນປ່ຽນກະດານ SGA PS, GP, ແຕ່ບັນຫາຍັງຢູ່. ເຊື່ອມຕໍ່ X,Y,Z Gradient Drive Fiber Optics ຄືນໃໝ່.

12. ປິດການໃຊ້ງານ DD/TR ຢູ່ SSM. ຕັດເຊື່ອມຕໍ່ສາຍ DD ທີ່ Pen Wall(J72,J73,J74,J75,J75), ສະແກນຫົວ pixels ຂາວ EPT ແລະຮ່າງກາຍ. ຜົນໄດ້ຮັບແມ່ນວ່າຫົວຜ່ານແລະຮ່າງກາຍລົ້ມເຫລວ. ທໍ່ຂອງຮ່າງກາຍແມ່ນ undetuned, ດັ່ງນັ້ນ coil ຮ່າງກາຍດູດສັນຍານ .ດັ່ງນັ້ນ head pass ແລະຮ່າງກາຍລົ້ມເຫລວ. ເພື່ອກວດສອບການຫັກອອກຂອງພວກເຮົາ, ເຊື່ອມຕໍ່ສາຍເຄເບີນເສີມໃສ່ຫົວຫົວ ແລະວາງຫົວສົ້ນຫົວຢູ່ຂ້າງນອກຂອງແມ່ເຫຼັກ, ສະແກນຫົວສີຂາວ pixels. ໃນຄວາມເປັນຈິງ, ຜົນໄດ້ຮັບແມ່ນຫົວລົ້ມເຫລວ. ເຊື່ອມຕໍ່ສາຍ DD ສາຍດຽວຄືນໃໝ່ຢູ່ Pen Wall, EPT ສີຂາວຂອງຫົວ pixels ແລະການສະແກນຮ່າງກາຍ. ຜົນໄດ້ຮັບແມ່ນວ່າທັງຫມົດລົ້ມເຫລວ. ຢືນຢັນວ່າກະດານ DD ແລະກະດານ splitter ບໍ່ແມ່ນສາເຫດ.

13. ເຊື່ອມຕໍ່ສາຍ DD ຄືນໃໝ່ທີ່ Pen Wall. ຖອດສາຍ BNC ຂອງຕົວເຄື່ອງ ແລະ ຫົວ T/R Bias ຢູ່ທີ່ SSM.EPT white pixel head and body scan. ຜົນໄດ້ຮັບແມ່ນວ່າທັງຫມົດລົ້ມເຫລວ. ເຊື່ອມຕໍ່ສາຍເບາະຕົວ ແລະຫົວອອກຄືນໃໝ່. ຕັດເຊື່ອມຕໍ່ສາຍອອກຂອງຫົວ ແລະ ຮ່າງກາຍຢູ່ SRFDII.EPT white pixel scan. ຜົນໄດ້ຮັບແມ່ນວ່າທັງຫມົດລົ້ມເຫລວ. ຢືນຢັນວ່າບັນຫາບໍ່ໄດ້ຢູ່ໃນ SRFDII AMP ແລະ SSM.

14. ຖອດສາຍ I ແລະ Q ທີ່ Hybrid. ແລ່ນຫົວ EPT white pixel scan. ຜົນໄດ້ຮັບລົ້ມເຫລວ. ສົງໃສປະສົມ. ແທນທີ່ປະສົມ. ແຕ່ບັນຫາຍັງ.

15. ເອົາຝາດ້ານຫນ້າຂອງແມ່ເຫຼັກອອກ. ກວດເບິ່ງສາຍເຄເບີນ RF ແລະສາຍເຊັນເຊີ Temp. ສາຍເຄເບີ້ນແມ່ນ OK.

16. ຖອດທໍ່ RF ຂອງຮ່າງກາຍອອກຈາກ TRM. ແລ່ນຫົວ EPT white pixel scan, ຜົນໄດ້ຮັບລົ້ມເຫລວ.

17. ເອົາໄສ້ RF ອອກຈາກ TRM. ດໍາເນີນການສະແກນ pixel ສີຂາວ EPT ດ້ວຍ RF shield ອອກ. ຜົນໄດ້ຮັບລົ້ມເຫລວ. ປ່ຽນໄສ້ RF ແລະດໍາເນີນການສະແກນສີຂາວ EPT. ຍັງມີບັນຫາ.

ສາເຫດ / ການແກ້ໄຂ

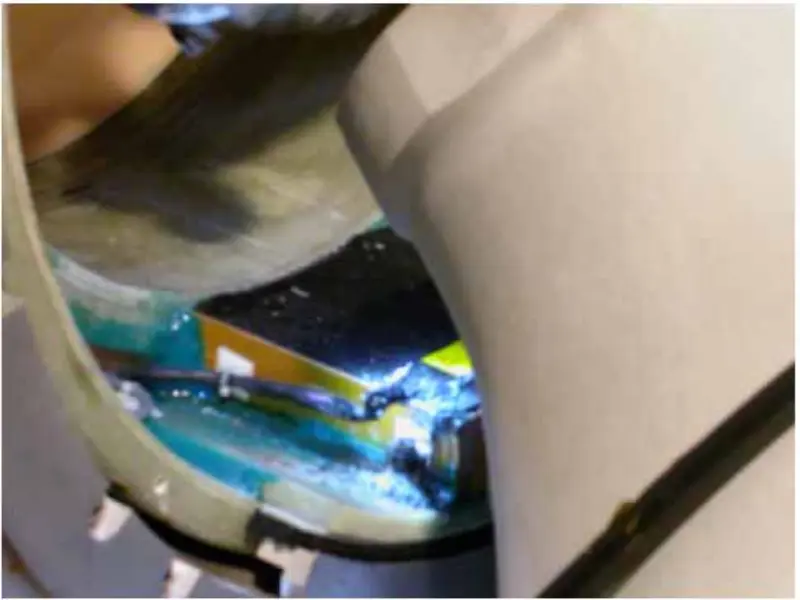

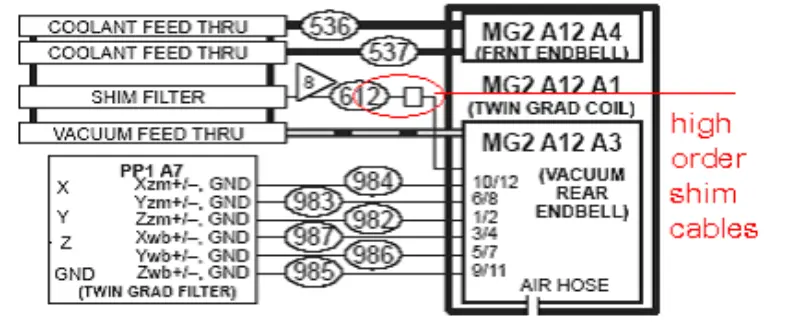

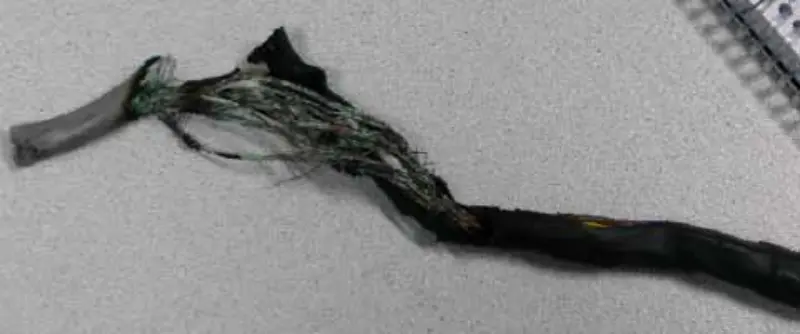

ຈາກການປະຕິບັດແລະການວິເຄາະຂ້າງເທິງ, ພວກເຮົາສະຫຼຸບວ່າບັນຫາຄວນຈະເກີດຈາກ gradient coil. ດັ່ງນັ້ນ, ພວກເຮົາເອົາຝາດ້ານຫນ້າແລະຫລັງຂອງແມ່ເຫຼັກ, ກວດເບິ່ງແລະແຫນ້ນ bolts ທີ່ກ່ຽວຂ້ອງກັບ coil gradient. ຫຼັງຈາກຖອດຝາຫລັງຂອງແມ່ເຫຼັກອອກ, ພວກເຮົາພົບວ່າສາຍໄຟ shim ຄໍາສັ່ງສູງໄດ້ຖືກໄຟໄຫມ້ອອກເປັນສີດໍາ.

ເນື່ອງຈາກວ່າບໍ່ມີທາງເລືອກ shim ຄໍາສັ່ງສູງຢູ່ໃນເວັບໄຊທ໌ນີ້, ພວກເຮົາຕັດສາຍ shim ຄໍາສັ່ງສູງ. ພວກເຮົາປອກສາຍສາຍອອກແຍກຕ່າງຫາກແລະມັດສາຍແຕ່ລະສາຍໂດຍໃຊ້ tape adhesive insulated. ຟື້ນຟູທຸກສິ່ງທຸກຢ່າງ, ດໍາເນີນການສະແກນສີຂາວ EPT. ຜ່ານທັງໝົດ. ຫຼັງຈາກການສ້ອມແປງທ້ອງຖິ່ນນີ້, ລະບົບແມ່ນ OK. ບໍ່ມີ pixels ສີຂາວຄືກັບກ່ອນໃນຮູບ DWI ແລະ Fiesta.

ສາຍເຄເບີ້ນທີ່ມີຄໍາສັ່ງສູງຕ້ອງໄດ້ຮັບການເສຍຫາຍໃນໂຮງງານ. ສາຍເຄເບີ້ນທີ່ເສຍຫາຍໄດ້ຕິດກັນແລະສ້າງເປັນວົງມົນນ້ອຍທີ່ສຸດຫຼາຍ. ເມື່ອດໍາເນີນການສະແກນ DWI, ວົງມົນເຮັດໃຫ້ເກີດຄວາມຮ້ອນຫຼາຍກ່ວາການສະແກນອື່ນໆ. ດັ່ງນັ້ນສາຍໄຟໄຫມ້ມື້ຕໍ່ມື້ແລະຜົນກະທົບຕໍ່ການສະແກນ DWI. ໃນຄວາມເປັນຈິງ, ໃນມື້ຕໍ່ມາ, ຜົນກະທົບກໍ່ຮ້າຍແຮງຂຶ້ນ.
